# Installation sur armbian

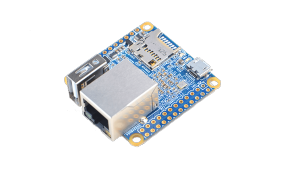

## [Nanopi Neo](https://www.armbian.com/nanopi-neo/)
![Nanopi Neo](https://www.armbian.com/wp-content/uploads/2018/02/nanopineo-300x169.png)
```sh
sha256sum -c Armbian_23.5.2_Nanopineo_bookworm_current_6.1.30_minimal.img.xz.sha
```

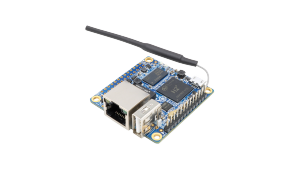

## [Orange Pi Zero](https://www.armbian.com/orange-pi-zero/)
![Orange Pi Zero](https://www.armbian.com/wp-content/uploads/2018/02/orangepizero-300x169.png)
```sh
sha256sum -c Armbian_23.5.2_Orangepizero_bookworm_current_6.1.30_minimal.img.xz.sha
```

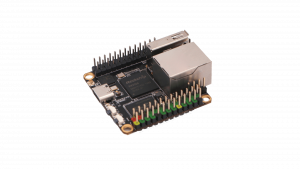

## [Rockpi S](https://www.armbian.com/rockpi-s/)
![Rockpi S](https://www.armbian.com/wp-content/uploads/2019/11/rockpi-s-300x169.png)
```sh
sha256sum -c Armbian_23.5.2_Rockpi-s_bookworm_current_6.1.32_minimal.img.xz.sha
```
<details>
<summary>Without boot from the built-in SDNAND</summary>
```sh
df . # 6,7G needed
git clone -b v22.08 https://github.com/armbian/build.git armbian-build
cd armbian-build
sed -i 's/^IDBLOADER_BLOB/#IDBLOADER_BLOB/' config/sources/families/rockpis.conf
touch .ignore_changes
sudo rm ./cache/sources/u-boot/*/idbloader.bin
sudo apt install debootstrap
sudo modprobe loop
systemd-run -p CPUQuota=$((`nproc`*50))% --scope bash -c './compile.sh BOARD=rockpi-s BRANCH=edge BUILD_MINIMAL=yes BUILD_DESKTOP=no KERNEL_ONLY=no KERNEL_CONFIGURE=no CLEAN_LEVEL=, RELEASE=bullseye SKIP_EXTERNAL_TOOLCHAINS=yes EXTRAWIFI=no'
cd output/images
ls -l Armbian_22.08.2_Rockpi-s_bullseye_edge_5.19.17_minimal.img
pv Armbian*.img | sudo dd bs=4M oflag=dsync of=/dev/mmcblk0
```
</details>
## Installation
```sh
umount /media/$USER/*
pv Armbian*.img.xz | xz -dc - | sudo dd bs=4M oflag=dsync of=/dev/mmcblk0
```
Démarrer sur la Pi
```sh
./find-ip.sh
cd ../cicd/armbian
vi playbook.yml # enable somfi-pi
keychain ~/.ssh/id_rsa
make ssh user=root [host=pi] # password: 1234
exit
make ssh-copy-id
make remote
make ssh
cd install/debinst/armbian
make install
sudo reboot
make ssh
cd install/debinst/armbian
rw
make volume
```
## Optionnel
<details>
<summary>Infrared receiver - TSOP1838</summary>
```
3v3 Pin 7 GND --> Pi pins
| | |
| \ |
| / 1k |
| \ |
| 47k | |
|---------/\/\/\---------+ |
| | |
O O O --> 1838 pins
| 100k | NPN |
|---------/\/\/\---------+-----\_/-----|
| | |
```
```
make lirc
sudo reboot
# Tests:
mode2 -d /dev/lirc0 -H default
sudo ir-keytable -p nec -t
```
</details>
<details>
<summary>Real Time Clock - DS1302</summary>
```sh
make rtc
```
</details>
<details>
<summary>Oled i2c display - SH1106</summary>
```sh
make oled
make oscreensaver
```
</details>
<details>
<summary>Music player</summary>
```sh
make mp3server # or :
```
[mps](../cicd/mps/README.md)
</details>
<details>
<summary>Shutter</summary>
```sh
sudo /usr/sbin/rtc `date +%FT%Tw%w`
make shutter
```
```sh
journalctl -u shutter*
sudo systemctl status shutter.service
systemctl status shutter-open.timer
systemctl status shutter-close.timer
```
</details>
<details>
<summary>Cleanup</summary>
```sh
sudo journalctl --rotate
sudo journalctl --vacuum-time=1s
```
</details>
# Comparaison
<br/>
| |Nanopi Neo|Orange Pi Zero|Rockpi S|
|---------------------------------------|----------|--------------|--------|
|Temps pour monter un disque |45 s |45 s |15 s |
|Le disque resiste au débranchement RJ45|X | |X |
|RJ45 bien orientée |X | |X |
|Barrette soudée incluse |X | |X |
|Volume audio confortable |X |X | |
<br/>
# Divers
<details>
<summary>USB to TTL - CH340G</summary>
```
Module 5V 2
5V _ 5V 4
VCC _ GND 6
3V3 _| _____ TX 8
TX _____ /_____ RX 10
RX _____/ 12
GND ____________ GND 14
```
Command for RockpiS : `sudo screen /dev/ttyUSB0 1500000`
</details>
<details>
<summary>Device Tree recompilation</summary>
```sh
git clone https://github.com/armbian/build.git armbian-build
cd armbian-build
./compile.sh BOARD=rockpi-s BRANCH=current KERNEL_ONLY=yes KERNEL_CONFIGURE=no
export user=xxx
export host=xxx
scp output/debs/linux-image-current-rockchip64_21.02.0-trunk_arm64.deb $user@$host:/home/$user/
scp output/debs/linux-dtb-current-rockchip64_21.02.0-trunk_arm64.deb $user@$host:/home/$user/
ssh $user@$host
sudo dpkg -i linux-image-current-rockchip64_21.02.0-trunk_arm64.deb
sudo dpkg -i linux-dtb-current-rockchip64_21.02.0-trunk_arm64.deb
sudo reboot
```
</details>
